FY 、HY 系列液下离心泵(液下泵)
概述
    FY(HY)系列立式液下泵是我公司结合国内外同类产品研制生产的一种单级单吸长轴液下式离心泵。该泵适用于输送温度为0~105℃,不含固体颗粒、磨料的腐蚀性介质。
如输送介质含有少量固体颗粒,可选用我公司生产的LJYA系列悬臂式液下泵或采用半开式叶轮。
    泵的性能范围:流量为1.6~400m3/h,扬程为5~80m。
    根据所输送介质的不同、FY(HY)系列立式液下泵接触液体部分的材质可选用304、304L、316、316L铸钢、铸铁等材料制造。

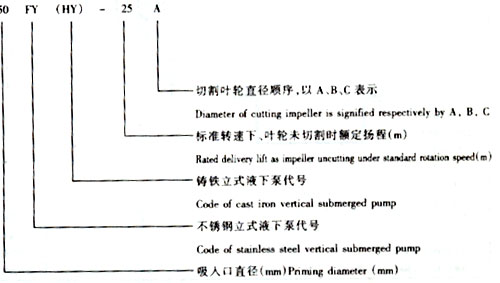

泵型号意义的说明

主要技术参数
型号
Type
泵额定转速Revolutional speed
n=2900r/min
泵额定转速Revolutional speed
n=1450r/min
流量
capacity
(m3/h)
扬程
head
(m)
电机功率
Motor Power
(KW)
流量
capacity
(m3/h)
扬程
head
(m)
电机功率
Motor Power
(KW)
25FY(HY)-25 3.6 25 2.2 1.6 6 0.75
25FY(HY)-41 3.6 41 4 1.6 10 1.5
25FY(HY)-50 3.2 50 5.5 1.6 12.5 1.5
25FY(HY)-80 3.2 80 11 1.6 20 2.2
40FY(HY)-16 7.2 16 2.2 3.6 4 1.1
40FY(HY)-26 7.2 26 3 3.6 5 1.1
40FY(HY)-40 7.2 40 4 3.6 10 1.5
40FY(HY)-50 6.3 50 5.5 3.2 12.5 1.5
40FY(HY)-80 6.3 80 11 3.2 20 2.2
50FY(HY)-25 14.4 25 4 7.2 6 1.5
50FY(HY)-40 14.4 40 7.5 7.2 10 2.2
50FY(HY)-50 12.5 50 7.5 6.3 12.5 2.2
50FY(HY)-80 12.5 80 15 6.3 20 3
65FY(HY)-25 28.8 25 5.5 14 6 1.5
65FY(HY)-40 28.8 40 11 14 10 3
65FY(HY)-50 25 50 11 12.5 12.5 3
65FY(HY)-80 25 80 18.5 12.5 20 3
80FY(HY)-15 54 15 5.5 27 4 0.75
80FY(HY)-24 54 24 11 27 6 1.1
80FY(HY)-38 54 38 15 27 9 1.5
80FY(HY)-50 50 50 22 25 12.5 2.2
80FY(HY)-80 50 80 30 25 20 4
100FY(HY)-23 100 23 11 50 5 2.2
100FY(HY)-37 100 37 15 50 9 3
100FY(HY)-50 100 50 30 50 12.5 4
100FY(HY)-80 100 80 45 50 20 7.5
125FY(HY)-12 100 50
45
100 12 7.5
125FY(HY)-20 200 80
75
100 20 15
125FY(HY)-32       100 32 18.5
125FY(HY)-50       100 50 30
150FY(HY)-20       200 20 30
150FY(HY)-32       200 32 45
150FY(HY)-50       200 50 55
200FY(HY)-20       400 20 45
200FY(HY)-32       400 32 75
200FY(HY)-50       400 50 90

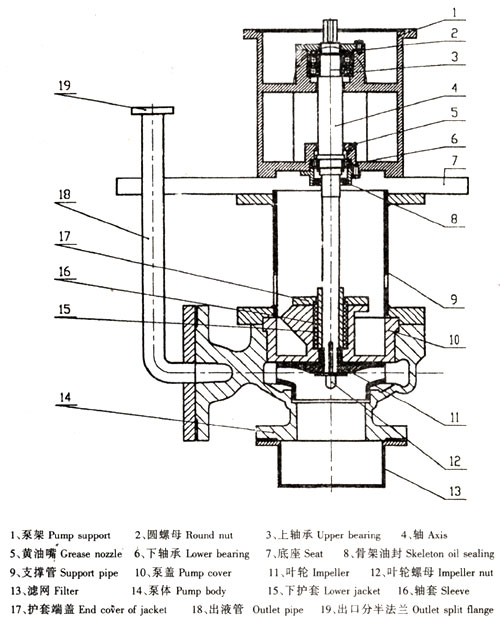

FY(HY)系列立式液下泵结构图
